把复杂器件, 组织成一个头部。

机器人头部:器件布局与结构设计

机器人头部需要在有限空间内放下相机、显示屏、麦克风、计算板、电源板和线束。我从器件尺寸与安装关系出发,把支架、内部框架和头壳组织成能够分别修改的部分。

设计时,我不仅看器件能否放入,还会考虑紧固件从哪里安装、工具怎样伸入、哪一部分需要先拆。主板、两侧电源板和扩展板的位置,也影响着线束路径与内部可用空间。

继续阅读

让结构回应器件的需要

根据音频同事的测试反馈,我将麦克风阵列从头顶移到主体下方,加入减震,并让四周留空。器件的位置因此不只服从外形,也回应它的工作要求。

供电方案调整后,颈部进入头部的线路由约五到六根整理为一根网线和两根电源线;更小的扩展板也腾出了内部空间。我结合这些变化继续调整支架与装配关系。

查看机器人头部项目

ROBOT HEAD / ASSEMBLY

从布局,到实物。

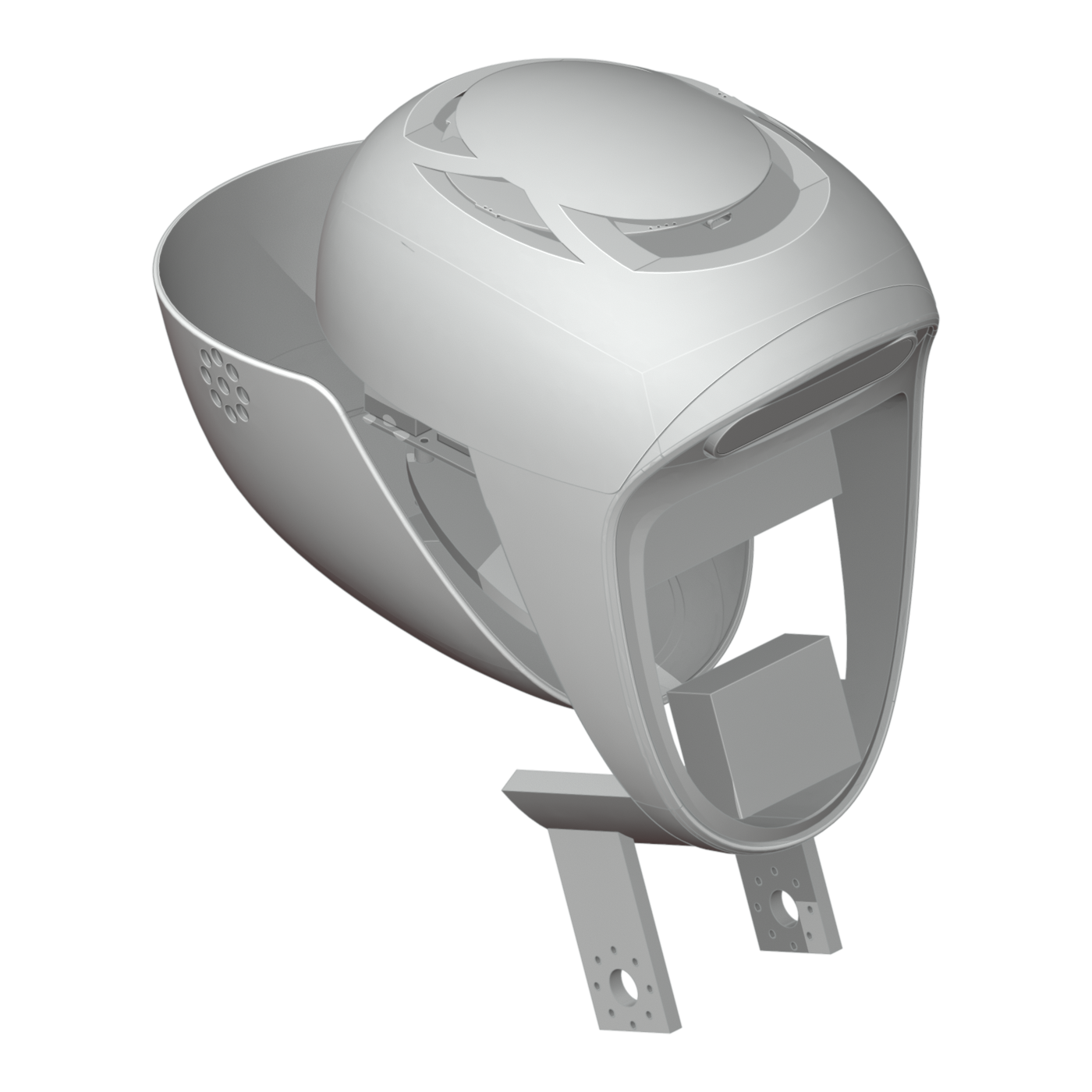

机器人头部总装模型
头部 A7A.v1 总装。

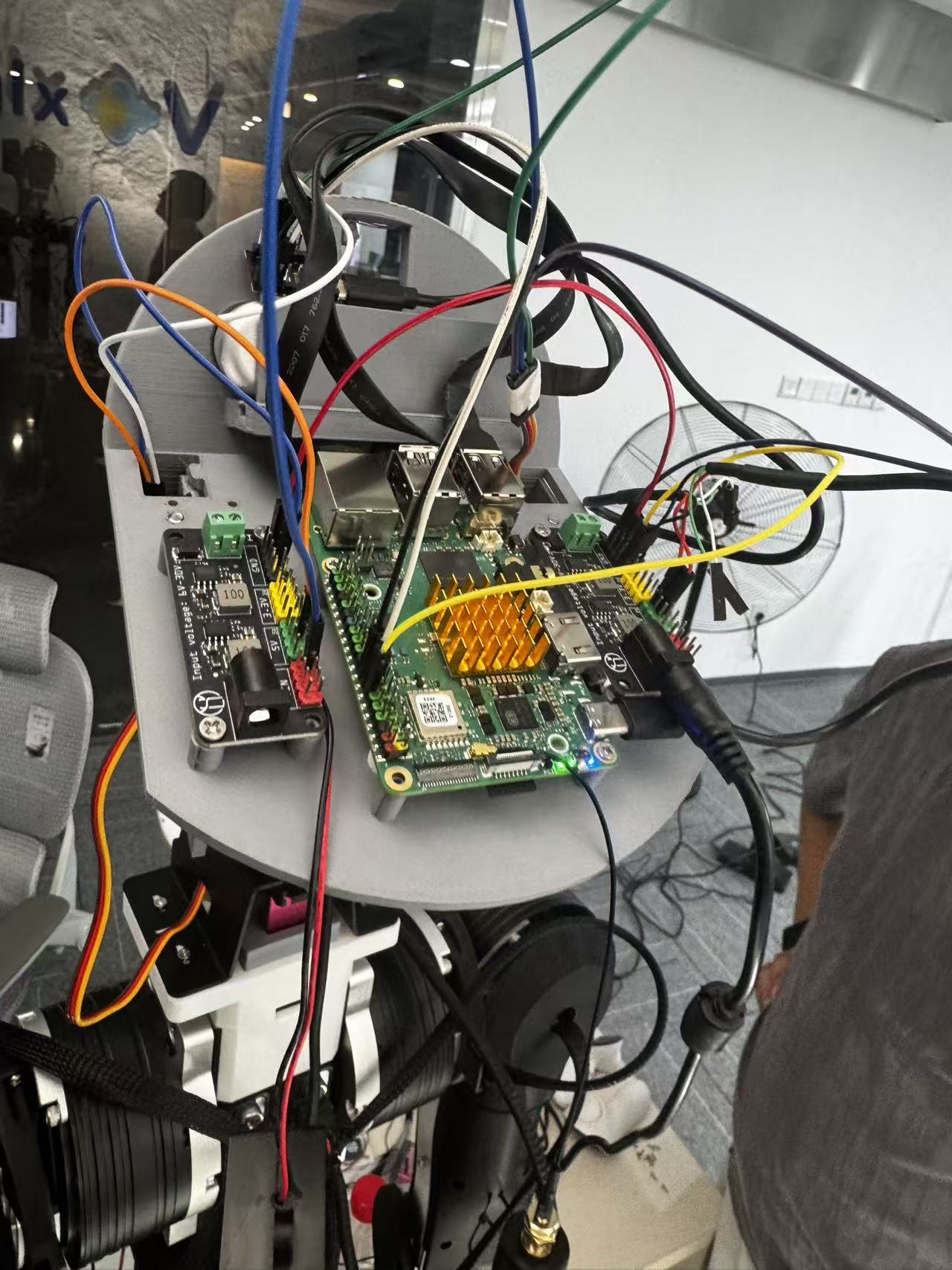

主板、两侧电源板与线束布局。
主板、两侧电源板与线束布局。
